0.3級電極壓力測試儀檢測作業指導書

電極壓力測試儀是電阻點焊、縫焊等焊接工藝中用于精準測量電極間壓力的專用計量設備，0.3級電極測力計作為最高精度等級的壓力計量標準器具，承擔著電極壓力測試儀量值傳遞的核心任務。為規范檢測流程、保證檢測結果準確可靠，保障焊接生產環節壓力參數的一致性，特編制本檢測作業指導書。

一、檢測范圍與檢測依據

1.1 檢測范圍

本文件適用于各類接觸式、非接觸式上下電極壓力測試儀的計量檢測，涵蓋電阻焊設備配套在線電極壓力測試儀、便攜式電極壓力校準儀、臺式電極壓力檢測裝置等各類設備，檢測精度覆蓋0.5級及以下等級電極壓力測試儀的量值溯源，采用0.3級電極測力計作為計量標準器具開展檢測工作。

1.2 檢測依據

檢測工作嚴格遵循國家計量檢定規程與相關行業標準，主要依據文件包括：JJG 455《工作測力儀檢定規程》、JB/T 10256《電阻焊機 電極壓力測試方法》、JJF 1001《通用計量術語及定義》、JJF 1059.1《測量不確定度評定與表示》。

二、計量標準與環境條件

2.1 計量標準器具

本次檢測采用的核心計量標準為0.3級標準電極測力計，該測力計需滿足以下要求：

精度等級為0.3級，最大允許誤差不超過±0.3%FS，示值重復性誤差不大于0.15%FS；

已經由法定計量檢定機構溯源，計量檢定證書在有效期內；

測力計受力方向與標準方向一致，安裝基準面平面度不大于0.02mm；

配套信號采集設備分辨率不低于被檢電極壓力測試儀分辨率的1/5。

輔助檢測設備包括：水平儀（精度不低于0.02mm/m）、塞尺（精度0.01mm）、直流穩壓電源（穩定度不低于0.1%），所有輔助設備均需具備有效的溯源證書。

2.2 環境條件

檢測環境需滿足以下要求：

環境參數

控制要求

環境溫度

20℃±5℃，每小時溫度變化不超過1℃

相對濕度

45%~75%RH

環境振動

無明顯影響檢測結果的外界振動

電源電壓

AC 220V±10%，頻率50Hz±1Hz

電磁干擾

無強電磁輻射干擾源

檢測前，標準測力計與被檢電極壓力測試儀需在檢測環境中恒溫放置不少于2小時，確保設備溫度與環境溫度達到平衡。

三、檢測前準備

3.1 外觀檢查

首先對被檢上下電極壓力測試儀進行外觀檢查：設備應有完整的銘牌，標注設備名稱、型號規格、出廠編號、生產廠家、量程、精度等級等信息；操作部件應靈活可靠，緊固件無松動，顯示面板清晰無劃痕，傳感器部件無變形、銹蝕、裂紋等損傷；接口連接牢固無松動，若存在影響檢測精度的外觀缺陷，需要求送檢單位修復后再開展檢測。

3.2 安裝調平

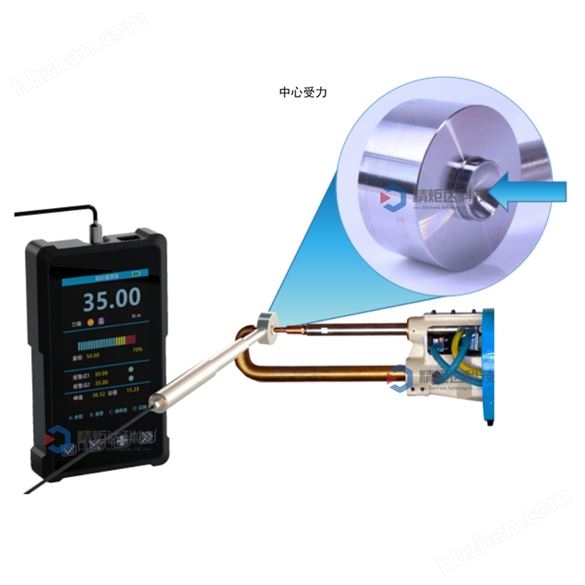

將0.3級標準電極測力計安裝在被檢上下電極壓力測試儀的兩電極之間，保證標準測力計的受力中心與兩電極的中心軸線重合，誤差不超過電極直徑的1/10；采用水平儀調平，調整被檢設備安裝基準面水平度不超過0.05mm/m；使用塞尺檢查標準測力計與電極接觸面的貼合度，間隙不超過0.05mm，保證受力均勻無偏載。

3.3 開機預熱

按照被檢設備與標準測力計的操作說明書要求接通電源，開機預熱，預熱時間不少于說明書規定時間，無明確要求時預熱時間不低于30分鐘；預熱過程中檢查顯示值是否穩定，若出現跳變、漂移等異常情況，需排查故障后再繼續檢測。

四、檢測項目與檢測流程

4.1 零點檢查

兩電極處于未加載狀態，調整被檢電極壓力測試儀與標準測力計零點，待示值穩定后記錄零點示值；重復三次零點調整，記錄每次零點偏離值，計算零點漂移量，零點漂移量不得超過被檢設備最大允許誤差絕對值的1/4，否則判定不合格。

4.2 示值誤差檢測

選擇檢測點：按照被檢設備量程均勻選取不少于5個檢測點，通常選擇量程的10%、20%、40%、60%、80%、100%作為檢測點，對于使用頻繁的設備可增加中間檢測點。

逐點檢測：從小到大逐點加載，每一個檢測點加載完成后，待示值穩定，同時記錄標準測力計示值Fs與被檢設備示值Fx；加載至滿量程后，再?gòu)拇蟮叫≈瘘c(diǎn)卸載，記錄每個檢測點的示值，完成一個循環檢測；重復檢測循環3次，計算每個檢測點的平均示值。

示值誤差按照公式計算：

Δ =

/ Ffull× 100%

其中Δ為示值相對誤差，F(xiàn)?x為被檢設備三次檢測平均示值，F(xiàn)?s為標準測力計三次檢測平均示值，F(xiàn)full為被檢設備滿量程值。0.3級電極測力計的最大允許誤差為±0.3%，被檢設備示值誤差不得超過其標注精度等級對應的最大允許誤差要求。

4.3 重復性檢測

在量程的50%檢測點位置，連續加載10次，每次加載到檢測點后記錄被檢設備示值，計算10次示值的實驗標準差，重復性誤差按照公式計算：

s = √[Σ

2 / (n - 1)] / Ffull× 100%

重復性誤差不得超過被檢設備最大允許誤差絕對值的1/2，若被檢設備精度等級為0.5級，則重復性誤差不得超過0.25%。

4.4 回誤差檢測

完成滿量程加載卸載后，卸載到零載荷，等待示值穩定后記錄零點示值，回誤差的絕對值不得超過被檢設備最大允許誤差絕對值的1/4。

4.5 超負荷試驗

對于具備安全過載能力的被檢設備，開展120%滿量程的超負荷試驗，加載10分鐘后卸載，檢查設備結構是否出現變形，示值誤差變化不得超過原最大允許誤差，回誤差符合要求即為合格。

五、結果判定與處理

5.1 合格判定

所有檢測項目全部符合對應精度等級要求，判定檢測合格，出具檢測合格證書，證書中注明檢測結果與有效期；若被檢設備精度等級不符合原標注等級，但滿足低一級精度等級要求，可根據實際檢測結果降級使用，并在證書中注明調整后的精度等級。

5.2 不合格判定

任意一項檢測項目不符合要求，判定檢測不合格，出具不合格通知書，注明不合格項目；對于可以調整維修的設備，可由送檢單位調整維修后重新送檢，再次檢測合格后方可投入使用。

六、檢測記錄與存檔

所有檢測過程原始記錄需要完整記錄環境條件、標準器具信息、每個檢測點的原始數據，檢測記錄需由檢測人員與復核人員簽字，原始記錄存檔期限不少于檢測證書有效期后一個檢定周期，電子記錄需要做好備份，保證數據可追溯。
