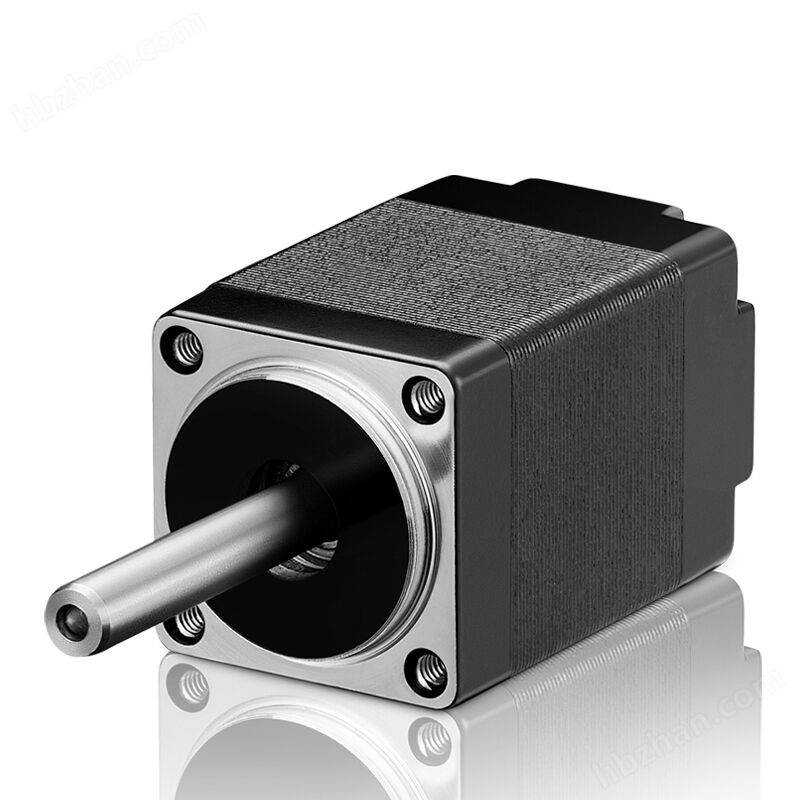

□20mm 系列 閉環步進電機

參考價面議
具體成交價以合同協議為準
  • 公司名稱深圳市英士達機電技術開發有限公司
  • 品       牌
  • 型       號
  • 所  在  地深圳市
  • 廠商性質其他
  • 更新時間2026/4/15 8:41:06
  • 訪問次數39
產品標簽:

在線詢價收藏產品 點擊查看電話
深圳市英士達機電技術開發有限公司,專注于工業自動化控制產品的研發、生產和銷售,與各大中設備制造商保持著良好的合作關系。公司堅持以質量求生存、以技術求發展、以滿足客戶最真實、最迫切的需求,竭盡全力為客戶創造價值。公司不斷引進、培養高層次的技術人員,加大產品的研發與創新力度,保持持續發展的競爭能力。目前已擁有一支追求、勇于創新、經驗豐富的研發和銷售高水平的專業人員隊伍。 公司以"堅持不懈提供更優質的產品和服務,讓客戶更有競爭力"為使命,積極探索客戶需求,專注核心領域為客戶提供的產品和解決方案。目前公司產品涵蓋伺服驅動器、伺服電機、閉環步進驅動器、步進驅動器、閉環步進電機、直線步進電機、空中步進電機、步進電機等,主要服務于裝備制造業、節能環保兩大領域,產品已廣泛用于數控機床、電腦繡花機、紡織機械、印刷機械、包裝機械、雕刻機、繞線機、機械手、坐標測量儀、點膠機、XYZ三維工作臺、工業機器人、醫療設備、木工機械、陶瓷機械等行業中。 公司擁有雄厚的技術力量,精密的加工檢測設備和*的管理系統。"與時俱進,不斷創新"是公司的一貫原則。我們致力于向廣大用戶提供高性價比,安裝便捷、外形美觀、工藝*的各種電機,同時為用戶設計制造各類特殊品種、規格的電機以滿足客戶的不同需求。英士達所有團隊將會為客戶提供最迅速的技術支持及質的服務。 公司秉承"以人為本,以質取勝,精益求精,追求"為指導方針,與廣大客戶一道開拓未來,創造輝煌。
□20mm 系列 閉環步進電機 ● 法蘭尺寸(□):20mm ● 步距角:1.8゜ ● 電流 /相:0.8A ● 靜力距:0.2~0.3kg-cm ● 機身長度:44mm~56mm
□20mm 系列 閉環步進電機 產品信息
外形圖


20mm 系列 閉環步進電機

※ 此外形圖為單轉軸產品;

※ 我們可以根據您的需求制定閉環步進電機的電氣參數,也可以增配行星減速箱、斷電剎車等;

※ 閉環步進電機安裝時務電機前端蓋安裝止口定位,并注意公差配合,嚴格保證閉環步進電機輸出軸與負載的同心度。

技術參數


步進電機

型號

驅動器

型號

電流

/相

電阻

/相

電感

/相

靜力矩

引出線

轉子慣量

重量

機身長度

(含編碼器)

單軸



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD203-DA4-E

SEB2M25

0.8

1.7

0.8

0.2

4

2

0.12

44

YSD205-DA4-E

0.8

2.5

1.4

0.3

4

3.6

0.14

56

※ 其他特殊規格請與英士達機電或代理商洽談。


矩頻曲線圖


※ 矩頻曲線圖是基于本公司測量條件的數據,條件發生變化時,矩頻曲線圖可能會發生變化。

※ 因驅動器條件的不同,閉環步進電機可能會出現明顯發熱的情形,為保護編碼器,請在閉環步進電機外殼溫度85℃以下時使用。


YSD203-DA4-E矩頻曲線圖



YSD205-DA4-E矩頻曲線圖


選購配件


電機動力線:

型號

長度L(m)

導體(m㎡)

SEB-PC050-01E

1

0.5

SEB-PC050-02E

2

SEB-PC050-03E

3

SEB-PC050-04E

4

SEB-PC050-05E

5

SEB-PC050-07E

7

……

……

SEB-PC050-10E

10

※ 用于閉環步進電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    閉環步進電機與驅動器間的配線距離,請控制在10m以下。


電機編碼器線:

型號

長度L(m)

導體(m㎡)

SEB-EC020-01E

1

0.2

SEB-EC020-02E

2

SEB-EC020-03E

3

SEB-EC020-04E

4

SEB-ED020-05E

5

SEB-EC020-07E

7

……

……

SEB-EC020-10E

10

※ 用于閉環步進電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    閉環步進電機與驅動器間的配線距離,請控制在10m以下。



電纜線注意事項



電纜線注意事項


電纜線注意事項—1


電纜線注意事項—2

插拔連接器時,請務必握住連接器進行操作。

如果拉住電纜線進行操作,可能會導致接觸不良。


請勿彎曲連接器部分的電纜線,如果連接部或端子施加應力,可能會導致接觸不良或斷線。

請固定紅色兩處連接器部分,以防止連接器部晃動,導致端子損壞或接觸不良。

電纜線注意事項—3


電纜線注意事項—4

插入連接器時:

請握住連接器本體,筆直插入。

如果傾斜插入,可能導致端子損壞或接觸不良。


拔出連接器時:

請先解除連接器的卡扣,然后筆直拔出。

如果握住電纜線拔出,可能導致連接器損壞。


請使用適當?shù)拈L度進行配線,以免電纜線移動時也不會被拉扯。此外,請確保彎曲半徑R在電纜線直徑6被以上。


定制出軸方式



圓軸



單扁絲



雙扁絲



鍵槽

圓軸


單扁絲


雙扁絲


鍵槽


滾花



滾齒



通孔



空心軸

滾花


滾齒


通孔


空心軸


螺紋軸



齒輪



同步帶輪



螺紋軸


齒輪


同步帶輪




技術參數


項目

技術參數

步距角

1.8゜

步距角精度

±5%(整步,空載)

電阻精度

±10%

電感精度

±20%

溫升

80℃ Max (額定電流,二相通電)

環境溫度

-20℃~+50℃

絕緣電阻

100MΩ  Min500VDC

耐壓

500V AC 一分鐘

徑向間隙

0.02Max (450g 負載)

軸向間隙

0.08Max (450g 負載)

徑向負載

28N (距法蘭面20mm)

軸向負載

10N


應用領域

木工雕刻機、激光雕刻機、打標機、貼標機、固晶機、焊線機、UV打印機、3D打印機、噴繪機、繪圖儀、繡花機、點膠機、灌膠機、焊錫機、BGA返修臺、貼合機、貼片機、熱壓機、背光源貼膜機、涂裝機、往復機、端子機、剝線機、繞線機、錫膏印刷機、PCB鉆孔機、V-CUT機、打靶機、FPC補強機、涂布機、疊片機、IC分選機、IC燒錄機、編帶機、醫療設備、非標設備、XYZ測量儀、連接器組裝機、SMT周邊設備等
